Elektriõpetus
Alalisvool: 1 / 10 / 100 / 100 mA / 1 A / 10 A, täpsus 2% näidust, täisskaala väärtus
Vahelduvvool: 10 / 100 mA / 1 A / 10 A, täpsus 3 % näidust, täisskaala väärtus
Alalisvoolu pingelangus: 250 mV kõigis vahemikes
Pingelangus vahelduvvoolu puhul: 5 V (10 mA), 500 mV (100 mA), 50 mV ( 1 A / 10 A)
Tüüp: Peegelskaalaga osutmõõteriist
Analoogne käeshoitav ampermeeter, sobib tänu elektroonilisele ülekoormuskaitsele kasutamiseks praktikumides koos õpilastega.
Tehnilised andmed:
Mõõtevahemikud DC ja AC: 10, 30, 100, 300 mA, 1, 3, 10 A
Valikulüliti: DC, AC, patarei kontroll, väljas
Peegelskaala, kaare pikkus: u. 90 mm
Ülekoormuskaitse: sisemiste dioodidega ja LED-indikaatoriga
Täpsus: 2% (DC), 3% (AC)
Omatarbimine: 100 mW
Sagedusvahemik vahelduvvoolu puhul: 15 Hz ... 20 kHz
Suurim lubatud sisendpinge: 30 Veff
Toide: 4 x AA patareid (patareide eluiga: umbes 3 aastat)
Mõõdud: ca. 200 x 140 x 100 mm. Kaal: u. 630 g
Alusel ning lüliti, kaitsme ja võrgujuhtmega varustatud E27 lambipesa.
Koos elektrienergia mõõturiga võimaldab uurida erinevate E27 sokliga lampide (nt hõõg-, säästu- ehk kompaktluminofoor- ning LED-lampide) voolutarvet.
Luksmeetri või Vernier valgustugevuse anduri abil võimaldab uurida valgustugevuse ning tarbitava energia vahelist suhet.
Lisatasu eest on võimalik komplekteerida toode erinevate hõõg-, kompaktluminofoor- ning LED-pirnidega. Küsige lisa!
DynaMot komplektis on liitseade, mis toimib alalispingegeneraatori ja alalisvoolumootorina.
Lisaks on komplektis:
1 × takistustraat poolil
2 × 4 mm pistikutega krokodillklemmid
1 × lisaklemmid
1 × kaabel, punane, 25 cm
1 × kaabel, punane, 50 cm
1 × kaabel, must, 25 cm
1 × kaabel, must, 50 cm
1 × pirnipesa E 14, alusel
1 × pirnipesad 3 x E 10, alusel
1 × DynaMot lambipirnide komplekt
1 × DynaMot, käsiajamiga generaator
2 × ühendussillad 19 mm
1 × F2 kast
1 × Kasti kaas
Katsed:
1 - elektronvoolude mõõtmine
2 - energiavool ja voolutugevus paralleelühenduses
3 - energiavoog ja pinge
4 - energiavool ja pinge jadaühendustes
5 - energia muundamine - soojusefekt
6 - energia muundamine - mehaaniline energia
7 - energia muundamine - keemiline energia
8 - energiavoog - elektronvool
Võimaldab koostada elektriahelat madalpingeliste E10 sokliga pirnidega.
Komplektis 3 pirnimoodulit.
Üheaegselt võimalik elektriahel kahe järjestikuse pirniga; kahe paralleelse pirniga või kahe paralleelse ja ühe järjestikuse pirniga.
Pesad ampermeetri ühendamiseks.
Vajalik väline toide 4,5V või 6V (patarei või toiteplokk).
Elektriõpetus.
Lihtne, patareiga kasutatav algklassi või ka põhikooli elektriahel: pirn 6V või 4,5V, pirnipesa, lüliti, kolm juhet, kaks krokodillklemmi.
Patarei (4,5V) ei kuulu komplekti kuid on eraldi juurdeostetav (tavaline 3,5 eur, Alkaline 5 eur).
Sensor ühendatakse alalispinge vooluallika ja tarbja vahele.
Allika max pinge: ± 30 V Allika max vool: ± 1000 mA
Võimaldab kuvada üheaegselt pinget, voolutugevust, võimsust ja koormuse takistust.
Kasutamiseks näiteks koos tuulelenergia komplektiga KW-AWX ning muutuva koormusega VES-VL.
NB! Vajab LabQuest puhul uuendust 1.7.2 või LabQuest2 puhul uuendust 2.3.1.
Kasutatav nii mootori kui ka generaatorina erinevates alalisvoolu katsetes.
- Alalispinge: 0–5 V
- Voolutugevus: 0–0.3 A
- Diameeter: 32 mm
- Kaablite pikkus: 50 cm
- Võlli diameeter: 2 mm
Elektrimootor 2-6V alusel kummijalgade ja 4mm turvabanaanipesadega. Võib kasutada ka elektrigeneraatorina. Toodab 1,5 V pinget 90 mA juures umbes 2500 p/min juures.
Elektrimootori töötav mudel õpilastele katsetamiseks. Mudelit kokku pannes saavad õpilased tuttavaks elektrimootori komponentide ja ehitusega. Mudeli lihtsus võimaldab selgelt esitada elektrimootori funktsiooni. Püsimagneti saab asendada elektromagnetiga, mis võimaldab mootorit käitada nii alalis- kui ka vahelduvvooluga. Võimalik on ka töötamine šuntmootorina. Mootori veovõll on varustatud rihmarattaga.
Elektrimootorimudeli kokkupanekuks vajalikud tööriistad kuuluvad tarnekomplekti!
Toitepinge alalisvool: 1,5 ... 5 V
Toitepinge vahelduvvool: 6 ... 9 V
Mõõdud (plastkarbis): 133 x 104 x 42 mm
Mõõdud (valmis mudel): 133 x 104 x 100 mm
Mass: u. 277 g
Katsevahendit saab kasutada alalis- ja vahelduvvoolu generaatorina (vajalik väline toide 6V, ca 2,5A...3A ergutusmähise tarbeks) ning alalisvoolumootorina (toide 10V...12V; 2,5A...3A).
Mõõtmed 26x24x26cm.
Alalisvooluandur mõõdab vooluringides olevaid elektrivoolusid. Ühendatakse Bluetooth®- või USB-ühenduse kaudu.
Vahemik: +/- 1 A ja +/- 0,1 A
Maksimaalne andurit mittekahjustav vool: 1,5 A ja 0,5 A
Tüüpiline eraldusvõime: 0,031 mA ja 0,003 mA
Ühendused: traadita ühendus - Bluetooth; juhtmega - USB
USB kaudu laetav aku.
Komplekt sisaldab kõiki üksikosi ja kemikaale elektrokeemia põhikatsete tegemiseks. Digitaalne multimeeter mõõdab tekkivaid pingeid. Kaasas ingliskeelne katsejuhend.
Komplekti kuuluvaga saab läbi viia järgmised katsed:
Vedelike elektrijuhtivus
Elektrolüüs
Galvaniseerimine
Elektrokeemiline element
Pingerida
Seadmekomplekt koosneb:
digitaalne multimeeter, klaasist vann koos kangidega, lusikas, keeduklaas, sidrunhape, naatriumkloriid, vask (II) sulfaat, lakmuspaber, süsinik-elektroodid, raua-, vase- ja tsingielektroodid, valgusdiood, kaabel, krokodillklemmid ja patarei.
Tugevas F1 kastis (312 x 427 x 75 mm) koos siseeraldaja ja kaanega
Koosneb: küvett; igat plaati 2 tk: vaskplaat, tsinkplaat, raudplaat, nikkelplaat, alumiiniumplaat, süsielektrood, pliiplaat, nikkelplaat; krokodillklemmid.
Rohkete võimalustega elektroonikakonstruktor.
Üle 60 elemendi, mida saab omavahel elektriliselt ühendada ilma jootmata.
Ühenduslülid, summer, kontaktplaat, herkon, lüliti, fototakisti, valgusdiood, lamp, patareihoidik, valjuhääldi, muusikablokk, alarmblokk, mootor, antenn, mikrofon, võimendi, takisti, kondensaator, transistor, muutkondensaator, 8-LED number, diood, türistor, ampermeeter, FM-raadio moodul.
Kaasas inglisekeelsed kirjeldused rohkem kui 1000 eksperimendile.
Kaasas kondensaatorplaat.
Spetsifikatsioonid:
Mõõtepiirkond: 0–6 kV
Mõõdud: 170x110x190 mm
Mõõdud: 280x80x280 mm.
Kaal: 500 g
Pisike Van de Graaff generaator lõbusate elektrostaatika katsete läbiviimiseks. Toide 2xAA patarei.
Kaasas erinevad elektrostaatilised kehad.
Lülitage sisse võlukepp ja visake üks lisatud elektrostaatiline keha õhku. Puudutage üks kord "võlukepiga" õhku visatud keha ja raputage see "võlukepist" lahti. Nüüd saate lendavat keha õhus lennutada ja suunata. Rohkemate võimaluste avastamiseks vaadake juhatatud videot.
Metallist Faraday puur elektriväljade varjestamiseks, varustatud konksuga.
Läbimõõt: 240 mm, kõrgus: 300 mm
Alalis ja vahelduvvoolu generaatori mudel.
Samas toimib ka alalisvoolumootorina 7V 0,5A.
NB! Saadaval ka tagavararihmad hinnaga 4 eur tk.
Sagedus 10 Hz...1MHz, siinus ja ristküliksignaal, liiniväljund 600 oomi, võimsusväljund, atenuaator.
Toide 230V.
E10 sokliga nn taskulambi pirn, pinge 1,5V, voolutarve 0,3A, võimsus 0,45W.
E10 sokliga nn taskulambi pirn, pinge 12V, voolutugevus 0,1A, võimsus 1,2W.
E10 sokliga nn taskulambi pirn.
E10 sokliga nn taskulambi pirn. Pinge 3,8V, vool 0,2A, võimsus 0,76W.
E10 sokliga nn taskulambi pirn, pinge 4,5V, voolutarve 0,3A, võimsus 1,35W.
E10 sokliga nn taskulambi pirn, pinge 4V, voolutarve 0,3A, võimsus 1,2W.
E10 sokliga nn taskulambi pirn.
E10 sokliga nn taskulambi pirn. Pinge 9V, vool 0,5A, võimsus 4,5W.
Materjald elektrit juhtivate ja mittejuhtivate materjalidega tutvumiseks.
Komplekt, mis koosneb järgmistest materjalidest:
- Alumiinium
- Vask
- Puuvill
- Puit
- Plastik
- Süsinik
- Silikoonkumm
Pikkus: igaüks 65 mm
Kaal: u. 7 g
Materjalid elektrit juhtivate ja mittejuhtivate materjalidega tutvumiseks (juhtivus);
Komplekt, mis koosneb järgmistest materjalidest:
- alumiinium
- vask
- Puuvill
- Puit
- Süsi
- kumm
- Klaas
Pikkus: igaüks umbes 150 mm
Kaal: ca 82 g

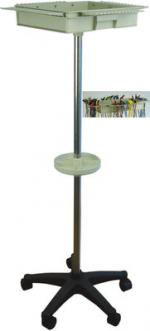

Nagi juhtmete hoiustamiseks. 13 sälku juhtmete riputamiseks. Mõõdud 260 x 85mm. Plastik.
Elektritakistuse sõltuvuse uurimiseks - materjalist, pikkusest, ristlõikest ja temperatuurist ning eritakistuse määramiseks;
Poolile keritud takistustraat
Materjal: NiCr
Läbimõõt: 0,2 mm
Traadi pikkus: 30 m
Mass: u. 9 g
Sujuvalt reguleeritav kõrgepinge 0 − -5000 V DC, max. 2 mA.
Lisaks on väljund: 6.3 V AC, max. 3 A.
Toide 230V AC
Kütuseelemendi avastuskomplektiga on kaasas kõik, mida vajate vee jagamiseks vesinikuks ning hapnikuks ja hiljem nende kasutamiseks, et toota elektrit. Mida toodetud elektrienergia käitada, on teie otsustada. Järgige kaasasolevat juhendit või kasutage oma ideid. Näiteks koostage vesinikuenergial liikuv mudelauto.
Vahva konstruktor-komplekt, millest saab ehitada vesiniku energial sõitva eksperimentaalauto.
Kaasas auto, päikesepatarei, kütuseelement, patareisalv, vajalikud ühendused ja illustreeritud juhend. Toimimiseks vajalik destilleeritud või demineraliseeritud vesi, mida saab soetada apteekidest või tanklatest.
Sobib asendama tavalist E10 keerdsokliga taskulambi pirni. Tutvustage õpilastele hõõglambi kõrval ka Light Emitting Diode (LED) tehnoloogiat ja kasutusvõimalusi. Pinge 2,5...6V, max võimsus 0,12W. mõõdud : Ø11 x 28mm
Komplekti koostisosadest saab koostada sõitva mudelauto, mille energiaallikateks võivad olla:
- päikeseelement
- kütuseelement
- superkondensaator
- soolvee kütuseelement
- patareide konteiner
Paljude funktsioonidega (vool, pinge, takistus, Cx, hFE, diood) digitaalne tester - multimeeter.
| Funktsioon | Piirkond | Täpsus |
| Alalispinge | 200mV-1000V | ±(0.5%+1dgt) |
| Vahelduvpinge | 200mV-750V | ±(1.2%+3dgt) |
| Alalisvool | 20µA-20A | ±(2.0%+1dgt) |
| Vahelduvvool | 20µA-20A | ±(2.0%+3dgt) |
| Takistus | 200Ω-200MΩ | ±(1.0%+1dgt) |
| Dioodi test | On | |
| Transistori test | On | |
| Summer | On | |
| Mõõdud | 170×87×35mm | |
| Toide | 9V patarei 6F22 | |
| Kuvar | 1999 | |
| Kaal | 210g | |
Analoogmultimeeter peegelskaalaga, liikuva pooliga mõõtemehhanismi ning mõõtepiirkonna pöördlülitiga.
Voolu, pinge ja takistuse mõõtmiseks on 20 mõõtepiirkonda ningjuhtivuse test akustilise signaaliga.
Kaasas tarvikud: testjuhtmed, patarei.
Alalispinge: 3/15/60/150/600 V; ±3,0%
Vahelduvpinge: 15/60/150/600 V; ±4,0%
Voolutugevus alalisvool: 100 µA/10 mA/500 mA/10 A; ±3,0%
Voolutugevus vahelduvvool: 10 mA/500 mA/10 A; ±4,0%
Takistus: 200 oomi/2/20/200 k oomi/2 M oomi; ±5,0%
Toide: 3 x 1,5 V AAA patareid
Ekraan: 75 mm peegli skaala
Ohutus: EN 61010-1; KAT II 600 V
Mõõdud: 110 x 175 x 45 mm
Kaal: 315 g
Pinge ja voolu, alalis- ja vahelduva mõõtmiseks mõeldud multimeeter on kasutatav ka galvanomeetrina. Ideaalse üliõpilaste multimeetrina on sellel kaks topeltskaalat.
Järgnev muudab seadme ainulaadseks:
elektrooniline ülekoormuskaitse kõikides mõõtevahemikes, indikaator-LED (ei ole enam kaitsmeid!)
suur, vastupidav disain
skaala hea loetavus tänu kaldele
läbipaistev põhi süvistatud käepidemega ühe käega hoidmiseks
1 mV lõppväärtuste vahemik termo- ja induktsioonpingete mõõtmiseks ilma eelvõimendita
kõik mõõtepiirkonnad (isegi madalad voolud!) on saadaval ka vahelduvvoolu puhul
hea sageduskarakteristik: –1,5 dB 20 kHz juures, seega on võimalik mõõta ka igat tüüpi resonantsahelaid
suur, kergesti loetav peegelskaala selgelt loetavate sümbolitega
täpsus 1,5%
suur, vastupidav valiklüliti
10 A piirkond oma sisendpesaga
Nullpunkt seatav
Tehnilised andmed:
Pingevahemikud AC ja DC: 1, 100, 300 mV, 1, 3, 10, 30 V
Vooluvahemikud AC ja DC: 100 µA, 10, 30, 100, 300 mA, 1, 10 A
Sisetakistus: 100 kOhm/V
Valikulüliti: DC, AC, patarei kontroll, osuti keskmine asend
Skaala kaare pikkus: ca 90 mm
Toide: 4 x 1,5 V Mignon patareid (kaasas)
Mõõdud: ca 200 x 140 x 110 mm
Kaal: ca 637 g
Automaatne piirkonna valik.
Piirkonnad: ACV - 4V, 40V, 400V, 600V DCV - 4V, 40V, 600V, 600V Takistus - 400, 4k, 40k, 400k, 4M, 40M Sagedus - 10Hz...100kHz. Töötsükkel - 0,1%...99,9%.
Diood, zummer, data hold.
Kompaktne, õhuke, väikeste mõõtmetega. Plastvutlariga.
| Funktsioon | Piirkond | Täpsus |
| Alalispinge | 200mV-1000V | ±(0.5%+1dgt) |
| Vahelduvpinge | 200mV-750V | ±(0.8%+3dgt) |
| Alalisvool | 20µA-20A | ±(0.8%+1dgt) |
| Vahelduvvool | 20µA-20A | ±(1.0%+3dgt) |
| Takistus | 200Ω-20MΩ | ±(0.8%+1dgt) |
| Dioodi test | On | |
| Transistori test | On | |
| Summer | On | |
| "Data Hold" | On | |
| Toide | 9V patarei 6F22 | |
| Kuvar | 1999 | |
| Kaal | 310g | |
| Mõõdud | 191×89×35mm |
- Alalispinge 200mV...600V
- vahelduvpinge 200V, 600V
- alalis- ja vahelduvvool 200mkA...10A
- takistus 200 oomi...20Moomi
- diooditest
- summer
Fotogalvaanika ja päikesetehnoloogia katseteks, kiirgusenergia (päikesevalguse) muundamiseks otse elektrienergiaks;
Tihendatud pinnaga polükristalliline päikesepatarei, kaks krokodilliklambritega ühenduskaablit, tagaküljel polaarsus märgistatud
Tehnilised andmed:
Pinge: 1,0 V
Voolutugevus: 200 mA
Võimsus: 0,2 W
Kaablite pikkus: ca. igaüks 20 cm
Mõõdud: 75 x 45 x 3 mm
Kaal: 18 g
Patareide hoidik kolmele D tüüpi patareile.
Iga patarei väljundiks on 4mm pesa pulkpistikule.
Patareisid on juhtmete abil kerge ühendada järjestikku või paralleelselt.
Tänu D tüüpi patareide suhteliset suurele mahtuvusele on neid hea kasutada kohtades kus vajatakse suuremat voolutugevust või pikemat kasutusaega.
Pingeandur sobib vahelduv- / alalispinge kui ka elektromagnetismi uurimiseks. Ühendatakse Bluetooth®- või USB-ühenduse kaudu.
Sisendpinge vahemik: ± 20 V
Sisendi maksimaalne pinge: 24 V
Tüüpiline eraldusvõime: 5 mV
Maksimaalne proovivõtu sagedus: 1000 mõõtmist / s
Toide: sisemine laetav aku või USB-ühendus
Ühendused: traadita ühendus - Bluetooth; juhtmega - USB
Üle USB laetav aku.
Varustatud pesadega 4mm pulkpistikute jaoks.
Plaadi mõõdud 85x25mm, paksus 1mm.
Avatud konstruktsiooniga liugtakisti, takistustraadi poolil olev liugur on selgelt nähtav,
3 pistikupes tavaliste 4mm laborikaablitega ühendamiseks;
Takistus: 20 oomi, max voolutugevus: 2 A (lühiajaliselt ka kõrgem), pinge: max 42 V,
Mõõdud: ca 150 x 65 x 40 mm
Soolavee kütuseelemendi katsekomplekt illustreerib kütuseelementide kontseptsiooni. Valmistage destilleertud veest ja soolast soolalahus ning valage see küvetti milles on magneesiumplaat. Nii genereerite elektrienergiat. Soolavee kütuseelementide komplekt võimaldab teil uurida soolase vee kütuseelementide tehnoloogia taga olevat teadust, kas kaasasolevat miniturbiini toites või oma energiakasutusrakendusi luues.
Soolvee kütuseelement töötab õhuga ja magneesiumist valmistatud plaadiga. Elektrit toodavad kaks keemilist reaktsiooni, mis toimuvad kütuseelemendi kahes erinevas punktis. Esimene reaktsioon toimub anoodil. Sellel küljel reageerib vesi magneesiumiga tekitades vesinikioone (prootoneid) ja magneesiumhüdroksiidi - tekib kaks vaba elektroni. Kütuseelemendi teises osas (katoodil) reageerib rakuseinu läbiv õhus olev hapnik veega, moodustades hüdroksiidioonid. See reaktsioon on võimalik ainult täiendavate elektronide olemasolul. Reaktsiooni ajal tõmbab katood potentsiaali erinevuse tõttu anoodil tekkivaid vabu prootoneid. Kui kütuseelement on ühendatud elektriahelaga, liiguvad vabad elektronid elektriahelast läbi, et jõuda katoodini ja lasta toimuda teisel reaktsioonil. Kaks poolredoksvõrrandit:
Mg + 2H2O → Mg(OH)2 + 2H + 2e-
1/2 O2 + H2O + 2e- → 2OH
2Mg + O2 + H2O → Mg(OH)2
Katalüsaatorina kasutatakse vees olevat soola. Teisisõnu tähendab see, et sool kiirendab Mg ja vee vahelist reaktsiooni.
Taastuvenergia demo komplekt, milles energiaallikateks on päikesepatarei, tuulegeneraator või patareisalv.
Nendest saadud energia muundatakse kütuseelemendis vesinikuks ja hapnikuks.
Toodetud vesinikku saab kasutada teises kütuseelemendis vesinikust ja hapnikust elektri tootmiseks.
Koormusteks kasutatakse väikest ventilaatorit või vilkuvaid valgusdioode.
Kütuseelemendi toimimiseks on vajalik destilleeritud või demineraliseeritud vesi, mida pakuvad peale meie ka apteegid või tanklapoed.
Püsitakisti 100 Ω / 10 W ±1% kummijalgade ja 4 mm turvabanaanipesadega alusel.
Mähised nähtavad, alusel 4 mm ühenduspesadega.
Mõõtke ning võrrelge koolis erinevate võrgutarbjate hetkelisi ning ajas keskmistatud tarbitud elektrivõimsusi (nt LED pirn vs hõõgpirn, lauaarvuti vs. sülearvuti, veekeedukann vs. keeduspiraal jm.).
Arvutab täpselt ka mitteresistiivsete koormuste puhul
- tarbitud elektrienergia mõõtja ( 2 tariifi )
- LCD ekraan
- 8 erinevat valikut elektriparameetrite kuvamiseks
- valikud: vool, reaalvõimsus, võimsusfaktor, liini võimsus, liini pinge, sagedus, kogumaksumus, seadme sisselülitatuna oldud aeg
- mälu nullimise funktsioon
- ohutud sisend/väljundpesad
- tööpinge: 230VAC / 50Hz
- voolupinge mõõtmine: 190 ~ 250VAC (± 3%)
- voolutugevuse mõõtmine: 0.01 ~ 16A
- mõõtmise täpsus: ± 1% (@ resistiivsele koormusele)
- kella täpsus: ± 1 minut/kuu
- maks. võimsus: 3600W / 16A
- sagedusvahemik: 45 ~ 65Hz
- kogutav võimsuse näit: 0 ~ 9999.9 kWh
- töötemperatuur: 10°C ~ 40°C
- energia kuva: 0 ~ 999.9kWh
- pikim tarbimise salvestusaeg: 9999h
- varutoide: 3 x LR44 (komplektis V13GA või V13GAC)
- patarei tööiga : ± 3 kuud ilma võrgutoiteta
- seadme enda võimsustarve @ 220V: < 0.3W
Elektrivoolu tootmine kuumast ja külmast veest.
Täitke kaasasolevatest anumatest üks kuuma (80...100 kraadi C, ETTEVAATUSEGA!) veega, teise anumasse valage külm vesi (ja jääkuubikud). Asetage termogeneraatori üks metallharu kuumaveeanumasse ning teine jää/külmavee anumasse. Oodake ca 1 min ning elektrimootori tiivik hakkab pöörlema. Kui seda ei juhtu, seadke termogeneraatoril olev lüliti teise asendisse.
Seadme klemmidega on võimalik ühendada voltmeeter, ampermeeter või digitaalne andmekogur (nt LabQuest koos sobiva anduriga) ning mõõta tekkinud pinget, voolutugevust ning nende seost kuumavee/külmavee temperatuuriga ning selle muutusega ajas. Kui väljundpinget pole, seadke generaatori lüliti teise asendisse. Kui ootate kuni termogeneraator on jahtunud toatemperatuurini ning vahetate külma- ja kuumavee anumad omavahel, muutub elektrimootori tiiviku pöörlemissuund vastupidiseks.
Elektrivoolu toimel temperatuurimuutuse tekitamine. Ühendage termogeneraatori klemmidega amper- ja voltmeetriga varustatud alalispinge (DC) toiteplokk. Suurendades pinget kuni 6V ja jälgides voolu kuni 1,3A, muutub termogeneraatori üks külg kuumaks ja teine külmaks. Muutes toiteallika polaarsust kuumeneb generaatori teine külg ning jahtub esimene külg. https://www.youtube.com/watch?v=jlMERuu4IiU
Alalisvool.
Väljundpinge ning voolutugevus (väljundvoolu piiraja) sujuvat muudetav.
Diginäidikutega.
Laboratoorne toiteplokk. Vahelduv- ja alalispinge. Vool 3A, pinge 0-12V sujuvalt muudetav alalispinge jaoks. Vahelduvpinge fikseeritud väljundud 3V; 6V; 9V ja 12V. Esipaneelil analoogvoltmeeter. Kaasas 4 tk 1m pulkpistikutega ühendusjuhet.
Väljundiks 4 mm turvaühenduspesad, sujuvalt reguleeritav väljundpinge, stabiliseeritud ning silutud. Ülekuumenemis- ja lühisekaitse, analoogvoltmeeter.
Kõik väljundid on elektrivõrgust galvaaniliselt isoleeritud.
Heakskiidetud õpilaste katseteks vastavalt kehtivale õppetöö ohutuse direktiivile (RiSU). CE-märgis.

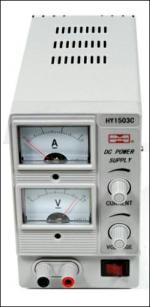

Analoogmõõteriistad kuvavad väljundpinget ja -voolu; väljundpinge ja -voolu eraldi reguleerimine; kaitstud elektroonilise kaitsmega.
Korpus: plastikust esipaneel ja küljed terasest.
Väljundpesad: IEC1010 4mm pulkpistikutele.
Väljundpinge reguleeritav: 0-15V reguleeritav;
Väljundvool reguleeritav: 0-3A,
Pulsatsioon: 1.0mV(rms).
Mõõdud: 240 x 155 x 95mm, kaal: 2.2kg
LCD tabloo (taustvalgusega) kuvab väljundpinget ja -voolu; väljundpinge ja -voolu eraldi reguleerimine; kaitstud elektroonilise kaitsmega.
Korpus: plastikust esipaneel ja küljed terasest.
Väljundpesad: IEC1010 4mm pulkpistikutele.
Väljundpinge reguleeritav: 0-15V reguleeritav;
Väljundvool reguleeritav: 0-3A,
Pulsatsioon: 1.0mV(rms).
Mõõdud: 240 x 155 x 95mm, kaal: 2.2kg
Toiteplokk fikseeritud väljundpingetega 3; 4,5; 6; 7,5; 9 ja 12V.
Koormus max 1,5A. Ülekoormuskaitse.
Kerge, impulsslülitust kasutav laboritööde toiteplokk asendamaks patareisid.
Mõõdud 180x80x110mm.
Kaal 460g.
1 rull traati, D=0,1 mm, L=30 m
1 rull raudtraati, D=0,2 mm, L=30 m
1 rull vasktraati, D=0,2 mm, L=30 m
1 rull konstantset traati, D=0,2 mm, L=30 m
1 rull konstantset traati, D=0,5 mm, L=15 m
1 tk kaanega karp
Eksperimentaaltrafo katseteks.
Antud hinnaga komplekt koosneb:
- trafo südamikust ristlõikega 38x38mm,
- primaarpoolist (600 keerdu) 230V võrgujuhtme ja kaitsmega
- kuue väljavõttega sekundaarpoolist (2+8+8+4+2V) kokku 72 keerdu, max 12A.
NB! Võimalik tellida erineva keerdude arvuga poole (6k, 600k, 1200k, 6000k hindadega 134 kuni 191 eur tk), Thompsoni rõngast (15,24 eur), keevituspooli (191 eur) ja metalli sulatuspooli (50 eur).
Komplektis:
Tuulegeneraator (1)
Raskuste tõstmise lisa (1)
Turbiini rumm (1)
Elektriskeemi plaat (1)
Alusjalg (3)
Palusjala lukusti (1)
Nurgamõõtja (1)
20″ Puitmast (1) Labahoidikud (25)
1″ x 3″ HDPE (1)
1″ PVC Elbow (1)
Labad (25)
3″ x 12″ x 3/32″ Balsapuust lehed (5)
3″ x 12″ Puust lehed (10)
4′ Nöör (1)
Teemad: tuuleturbiini tutvustus, tuuleenergia uurimine, tuuliku labade uurimine, laba samm, laba pindala, labade arv, labade kaal, labade materjal.
Komplektis: tuulegeneraator (1) 10″ mast (1) puitalus (1) tiivik (1) heli ja valguse elektroonikaplaat (1) juhe krokodillklemmidega (2)
Pikkus 50 cm. Valikus erinevad värvid, juhtmed on jätkatavate 4mm pistikutega.
Pikkus 100 cm. Valikus erinevad värvid, juhtmed on jätkatavate 4mm pistikutega.
Mõlemas kaablikinga pooles on pesa 4mm pulkpistikuga jätkamiseks.
Valikus punane või must.
Komplekt, mis koosneb järgmiste pikkuste ja värvustega 4 mm pulkpistikutega kaablitest:
1 x 75 cm punane, 1 x 75 cm sinine,
1 x 50 cm punane, 1 x 50 cm sinine,
2 x 25 cm must.
Samuti saate valida mõne muu värvikombinatsiooni.
Kõrgus 300mm, kera diameeter 110mm. Säde ca 50mm.
Mootori toide kaasasoleva adapteriga 230V.
Koosneb klaasist, pirnipesast pirniga ning elektroodidest (vask ja süsi). Vajalik väline tööpinge soolalahuses töötamiseks vähemalt 4,5V.
Komplektis sisalduvad järgmised seadmed ning juhtmevaba andur kasutamaks andmekoguriga Android ja iOS nutiseadmega, LabQuest andmekoguriga, PC või MAC arvutiga ning Chromebookiga:
- Go Direct® energiaandur
- Vernier takistite plaat
- KidWind MINI tuulegeneraator disainitavate labadega (kalle, pindala, arv, mass, materjal)
Seade võimaldab genereerida LabQuest, LabQuest2 või LabQuest3 abil väljundsignaale pingega kuni +-10V ja voolutugevusega kuni 1A.
Signaal võib olla alalispinge, siinus, kolmnurk, ristkülik või saehammas. Sellega saate juhtida valjuhääldit (helisagedusgeneraatorina, nööri võngutajana), pirni (vilkuv), mootoreid, elektriskeeme. Töösagedus kuni 20kHz, väljundtakistus alla 1 oomi.
Sobib kasutamiseks ka koos Vernier valjuhääldi-võngutajaga PAAS-PAMP (269,62 EUR).
Alalispinge: 0,1 / 1 / 10 / 100 / 1000 V, täpsus 2% näidust, täisskaala väärtus
Vahelduvpinge: 3 / 10 / 100 / 1000 V, täpsus 3% näidust, täisskaala väärtus
Sisemine takistus DC: 2kΩ (0,1 V) kuni 20 MΩ (1000 V)
Sisemine takistus DC: 27 kΩ (3 V) kuni 9 MΩ (1000 V)
Tüüp: Peegelskaalaga
Analoogvoltmeeter, mis sobib tänu elektroonilisele ülekoormuskaitsele kasutamiseks praktikumideks õpilastega.
Tehnilised andmed:
Alalis- ja vahelduvvoolu mõõtepiirkonnad: 100, 300 mV, 1, 3, 10, 30 V
Valikulüliti: DC, AC, aku kontroll, väljas
Peegelskaala, kaare pikkus: u. 90 mm
Ülekoormuskaitse sisemiste dioodidega
Täpsus: 2% (DC), 3% (AC)
Sisendtakistus: 100 kOhm/V
Vahelduvvoolu sagedusvahemik: 15 Hz ... 20 kHz
Maksimaalne sisendpinge: 30 Vrms
Toide: 4 x AA patareid (patarei eluiga: ca 3 aastat)
Mõõdud: ca. 200 x 140 x 100 mm
Kaal: u. 600 g.
Alalisvool: 1 / 10 / 100 / 100 mA / 1 A / 10 A, täpsus 2% näidust, täisskaala väärtus
Vahelduvvool: 10 / 100 mA / 1 A / 10 A, täpsus 3 % näidust, täisskaala väärtus
Alalisvoolu pingelangus: 250 mV kõigis vahemikes
Pingelangus vahelduvvoolu puhul: 5 V (10 mA), 500 mV (100 mA), 50 mV ( 1 A / 10 A)
Tüüp: Peegelskaalaga osutmõõteriist
Analoogne käeshoitav ampermeeter, sobib tänu elektroonilisele ülekoormuskaitsele kasutamiseks praktikumides koos õpilastega.
Tehnilised andmed:
Mõõtevahemikud DC ja AC: 10, 30, 100, 300 mA, 1, 3, 10 A
Valikulüliti: DC, AC, patarei kontroll, väljas
Peegelskaala, kaare pikkus: u. 90 mm
Ülekoormuskaitse: sisemiste dioodidega ja LED-indikaatoriga
Täpsus: 2% (DC), 3% (AC)
Omatarbimine: 100 mW
Sagedusvahemik vahelduvvoolu puhul: 15 Hz ... 20 kHz
Suurim lubatud sisendpinge: 30 Veff
Toide: 4 x AA patareid (patareide eluiga: umbes 3 aastat)
Mõõdud: ca. 200 x 140 x 100 mm. Kaal: u. 630 g
Alusel ning lüliti, kaitsme ja võrgujuhtmega varustatud E27 lambipesa.
Koos elektrienergia mõõturiga võimaldab uurida erinevate E27 sokliga lampide (nt hõõg-, säästu- ehk kompaktluminofoor- ning LED-lampide) voolutarvet.
Luksmeetri või Vernier valgustugevuse anduri abil võimaldab uurida valgustugevuse ning tarbitava energia vahelist suhet.
Lisatasu eest on võimalik komplekteerida toode erinevate hõõg-, kompaktluminofoor- ning LED-pirnidega. Küsige lisa!
DynaMot komplektis on liitseade, mis toimib alalispingegeneraatori ja alalisvoolumootorina.
Lisaks on komplektis:
1 × takistustraat poolil
2 × 4 mm pistikutega krokodillklemmid
1 × lisaklemmid
1 × kaabel, punane, 25 cm
1 × kaabel, punane, 50 cm
1 × kaabel, must, 25 cm
1 × kaabel, must, 50 cm
1 × pirnipesa E 14, alusel
1 × pirnipesad 3 x E 10, alusel
1 × DynaMot lambipirnide komplekt
1 × DynaMot, käsiajamiga generaator
2 × ühendussillad 19 mm
1 × F2 kast
1 × Kasti kaas
Katsed:
1 - elektronvoolude mõõtmine
2 - energiavool ja voolutugevus paralleelühenduses
3 - energiavoog ja pinge
4 - energiavool ja pinge jadaühendustes
5 - energia muundamine - soojusefekt
6 - energia muundamine - mehaaniline energia
7 - energia muundamine - keemiline energia
8 - energiavoog - elektronvool
Võimaldab koostada elektriahelat madalpingeliste E10 sokliga pirnidega.
Komplektis 3 pirnimoodulit.
Üheaegselt võimalik elektriahel kahe järjestikuse pirniga; kahe paralleelse pirniga või kahe paralleelse ja ühe järjestikuse pirniga.
Pesad ampermeetri ühendamiseks.
Vajalik väline toide 4,5V või 6V (patarei või toiteplokk).
Elektriõpetus.
Lihtne, patareiga kasutatav algklassi või ka põhikooli elektriahel: pirn 6V või 4,5V, pirnipesa, lüliti, kolm juhet, kaks krokodillklemmi.
Patarei (4,5V) ei kuulu komplekti kuid on eraldi juurdeostetav (tavaline 3,5 eur, Alkaline 5 eur).
Sensor ühendatakse alalispinge vooluallika ja tarbja vahele.
Allika max pinge: ± 30 V Allika max vool: ± 1000 mA
Võimaldab kuvada üheaegselt pinget, voolutugevust, võimsust ja koormuse takistust.
Kasutamiseks näiteks koos tuulelenergia komplektiga KW-AWX ning muutuva koormusega VES-VL.
NB! Vajab LabQuest puhul uuendust 1.7.2 või LabQuest2 puhul uuendust 2.3.1.
Kasutatav nii mootori kui ka generaatorina erinevates alalisvoolu katsetes.
- Alalispinge: 0–5 V
- Voolutugevus: 0–0.3 A
- Diameeter: 32 mm
- Kaablite pikkus: 50 cm
- Võlli diameeter: 2 mm
Elektrimootor 2-6V alusel kummijalgade ja 4mm turvabanaanipesadega. Võib kasutada ka elektrigeneraatorina. Toodab 1,5 V pinget 90 mA juures umbes 2500 p/min juures.
Elektrimootori töötav mudel õpilastele katsetamiseks. Mudelit kokku pannes saavad õpilased tuttavaks elektrimootori komponentide ja ehitusega. Mudeli lihtsus võimaldab selgelt esitada elektrimootori funktsiooni. Püsimagneti saab asendada elektromagnetiga, mis võimaldab mootorit käitada nii alalis- kui ka vahelduvvooluga. Võimalik on ka töötamine šuntmootorina. Mootori veovõll on varustatud rihmarattaga.
Elektrimootorimudeli kokkupanekuks vajalikud tööriistad kuuluvad tarnekomplekti!
Toitepinge alalisvool: 1,5 ... 5 V
Toitepinge vahelduvvool: 6 ... 9 V
Mõõdud (plastkarbis): 133 x 104 x 42 mm
Mõõdud (valmis mudel): 133 x 104 x 100 mm
Mass: u. 277 g
Katsevahendit saab kasutada alalis- ja vahelduvvoolu generaatorina (vajalik väline toide 6V, ca 2,5A...3A ergutusmähise tarbeks) ning alalisvoolumootorina (toide 10V...12V; 2,5A...3A).
Mõõtmed 26x24x26cm.
Alalisvooluandur mõõdab vooluringides olevaid elektrivoolusid. Ühendatakse Bluetooth®- või USB-ühenduse kaudu.
Vahemik: +/- 1 A ja +/- 0,1 A
Maksimaalne andurit mittekahjustav vool: 1,5 A ja 0,5 A
Tüüpiline eraldusvõime: 0,031 mA ja 0,003 mA
Ühendused: traadita ühendus - Bluetooth; juhtmega - USB
USB kaudu laetav aku.
Komplekt sisaldab kõiki üksikosi ja kemikaale elektrokeemia põhikatsete tegemiseks. Digitaalne multimeeter mõõdab tekkivaid pingeid. Kaasas ingliskeelne katsejuhend.
Komplekti kuuluvaga saab läbi viia järgmised katsed:
Vedelike elektrijuhtivus
Elektrolüüs
Galvaniseerimine
Elektrokeemiline element
Pingerida
Seadmekomplekt koosneb:
digitaalne multimeeter, klaasist vann koos kangidega, lusikas, keeduklaas, sidrunhape, naatriumkloriid, vask (II) sulfaat, lakmuspaber, süsinik-elektroodid, raua-, vase- ja tsingielektroodid, valgusdiood, kaabel, krokodillklemmid ja patarei.
Tugevas F1 kastis (312 x 427 x 75 mm) koos siseeraldaja ja kaanega
Koosneb: küvett; igat plaati 2 tk: vaskplaat, tsinkplaat, raudplaat, nikkelplaat, alumiiniumplaat, süsielektrood, pliiplaat, nikkelplaat; krokodillklemmid.
Rohkete võimalustega elektroonikakonstruktor.
Üle 60 elemendi, mida saab omavahel elektriliselt ühendada ilma jootmata.
Ühenduslülid, summer, kontaktplaat, herkon, lüliti, fototakisti, valgusdiood, lamp, patareihoidik, valjuhääldi, muusikablokk, alarmblokk, mootor, antenn, mikrofon, võimendi, takisti, kondensaator, transistor, muutkondensaator, 8-LED number, diood, türistor, ampermeeter, FM-raadio moodul.
Kaasas inglisekeelsed kirjeldused rohkem kui 1000 eksperimendile.
Kaasas kondensaatorplaat.
Spetsifikatsioonid:
Mõõtepiirkond: 0–6 kV
Mõõdud: 170x110x190 mm
Pisike Van de Graaff generaator lõbusate elektrostaatika katsete läbiviimiseks. Toide 2xAA patarei.
Kaasas erinevad elektrostaatilised kehad.
Lülitage sisse võlukepp ja visake üks lisatud elektrostaatiline keha õhku. Puudutage üks kord "võlukepiga" õhku visatud keha ja raputage see "võlukepist" lahti. Nüüd saate lendavat keha õhus lennutada ja suunata. Rohkemate võimaluste avastamiseks vaadake juhatatud videot.
Metallist Faraday puur elektriväljade varjestamiseks, varustatud konksuga.
Läbimõõt: 240 mm, kõrgus: 300 mm
Alalis ja vahelduvvoolu generaatori mudel.
Samas toimib ka alalisvoolumootorina 7V 0,5A.
NB! Saadaval ka tagavararihmad hinnaga 4 eur tk.
Sagedus 10 Hz...1MHz, siinus ja ristküliksignaal, liiniväljund 600 oomi, võimsusväljund, atenuaator.
Toide 230V.
E10 sokliga nn taskulambi pirn, pinge 4,5V, voolutarve 0,3A, võimsus 1,35W.
Materjald elektrit juhtivate ja mittejuhtivate materjalidega tutvumiseks.
Komplekt, mis koosneb järgmistest materjalidest:
- Alumiinium
- Vask
- Puuvill
- Puit
- Plastik
- Süsinik
- Silikoonkumm
Pikkus: igaüks 65 mm
Kaal: u. 7 g
Materjalid elektrit juhtivate ja mittejuhtivate materjalidega tutvumiseks (juhtivus);
Komplekt, mis koosneb järgmistest materjalidest:
- alumiinium
- vask
- Puuvill
- Puit
- Süsi
- kumm
- Klaas
Pikkus: igaüks umbes 150 mm
Kaal: ca 82 g
Nagi juhtmete hoiustamiseks. 13 sälku juhtmete riputamiseks. Mõõdud 260 x 85mm. Plastik.
Elektritakistuse sõltuvuse uurimiseks - materjalist, pikkusest, ristlõikest ja temperatuurist ning eritakistuse määramiseks;
Poolile keritud takistustraat
Materjal: NiCr
Läbimõõt: 0,2 mm
Traadi pikkus: 30 m
Mass: u. 9 g
Sujuvalt reguleeritav kõrgepinge 0 − -5000 V DC, max. 2 mA.
Lisaks on väljund: 6.3 V AC, max. 3 A.
Toide 230V AC
Kütuseelemendi avastuskomplektiga on kaasas kõik, mida vajate vee jagamiseks vesinikuks ning hapnikuks ja hiljem nende kasutamiseks, et toota elektrit. Mida toodetud elektrienergia käitada, on teie otsustada. Järgige kaasasolevat juhendit või kasutage oma ideid. Näiteks koostage vesinikuenergial liikuv mudelauto.
Vahva konstruktor-komplekt, millest saab ehitada vesiniku energial sõitva eksperimentaalauto.
Kaasas auto, päikesepatarei, kütuseelement, patareisalv, vajalikud ühendused ja illustreeritud juhend. Toimimiseks vajalik destilleeritud või demineraliseeritud vesi, mida saab soetada apteekidest või tanklatest.
Sobib asendama tavalist E10 keerdsokliga taskulambi pirni. Tutvustage õpilastele hõõglambi kõrval ka Light Emitting Diode (LED) tehnoloogiat ja kasutusvõimalusi. Pinge 2,5...6V, max võimsus 0,12W. mõõdud : Ø11 x 28mm
Komplekti koostisosadest saab koostada sõitva mudelauto, mille energiaallikateks võivad olla:
- päikeseelement
- kütuseelement
- superkondensaator
- soolvee kütuseelement
- patareide konteiner
Paljude funktsioonidega (vool, pinge, takistus, Cx, hFE, diood) digitaalne tester - multimeeter.
| Funktsioon | Piirkond | Täpsus |
| Alalispinge | 200mV-1000V | ±(0.5%+1dgt) |
| Vahelduvpinge | 200mV-750V | ±(1.2%+3dgt) |
| Alalisvool | 20µA-20A | ±(2.0%+1dgt) |
| Vahelduvvool | 20µA-20A | ±(2.0%+3dgt) |
| Takistus | 200Ω-200MΩ | ±(1.0%+1dgt) |
| Dioodi test | On | |
| Transistori test | On | |
| Summer | On | |
| Mõõdud | 170×87×35mm | |
| Toide | 9V patarei 6F22 | |
| Kuvar | 1999 | |
| Kaal | 210g | |
Analoogmultimeeter peegelskaalaga, liikuva pooliga mõõtemehhanismi ning mõõtepiirkonna pöördlülitiga.
Voolu, pinge ja takistuse mõõtmiseks on 20 mõõtepiirkonda ningjuhtivuse test akustilise signaaliga.
Kaasas tarvikud: testjuhtmed, patarei.
Alalispinge: 3/15/60/150/600 V; ±3,0%
Vahelduvpinge: 15/60/150/600 V; ±4,0%
Voolutugevus alalisvool: 100 µA/10 mA/500 mA/10 A; ±3,0%
Voolutugevus vahelduvvool: 10 mA/500 mA/10 A; ±4,0%
Takistus: 200 oomi/2/20/200 k oomi/2 M oomi; ±5,0%
Toide: 3 x 1,5 V AAA patareid
Ekraan: 75 mm peegli skaala
Ohutus: EN 61010-1; KAT II 600 V
Mõõdud: 110 x 175 x 45 mm
Kaal: 315 g
Pinge ja voolu, alalis- ja vahelduva mõõtmiseks mõeldud multimeeter on kasutatav ka galvanomeetrina. Ideaalse üliõpilaste multimeetrina on sellel kaks topeltskaalat.
Järgnev muudab seadme ainulaadseks:
elektrooniline ülekoormuskaitse kõikides mõõtevahemikes, indikaator-LED (ei ole enam kaitsmeid!)
suur, vastupidav disain
skaala hea loetavus tänu kaldele
läbipaistev põhi süvistatud käepidemega ühe käega hoidmiseks
1 mV lõppväärtuste vahemik termo- ja induktsioonpingete mõõtmiseks ilma eelvõimendita
kõik mõõtepiirkonnad (isegi madalad voolud!) on saadaval ka vahelduvvoolu puhul
hea sageduskarakteristik: –1,5 dB 20 kHz juures, seega on võimalik mõõta ka igat tüüpi resonantsahelaid
suur, kergesti loetav peegelskaala selgelt loetavate sümbolitega
täpsus 1,5%
suur, vastupidav valiklüliti
10 A piirkond oma sisendpesaga
Nullpunkt seatav
Tehnilised andmed:
Pingevahemikud AC ja DC: 1, 100, 300 mV, 1, 3, 10, 30 V
Vooluvahemikud AC ja DC: 100 µA, 10, 30, 100, 300 mA, 1, 10 A
Sisetakistus: 100 kOhm/V
Valikulüliti: DC, AC, patarei kontroll, osuti keskmine asend
Skaala kaare pikkus: ca 90 mm
Toide: 4 x 1,5 V Mignon patareid (kaasas)
Mõõdud: ca 200 x 140 x 110 mm
Kaal: ca 637 g
Automaatne piirkonna valik.
Piirkonnad: ACV - 4V, 40V, 400V, 600V DCV - 4V, 40V, 600V, 600V Takistus - 400, 4k, 40k, 400k, 4M, 40M Sagedus - 10Hz...100kHz. Töötsükkel - 0,1%...99,9%.
Diood, zummer, data hold.
Kompaktne, õhuke, väikeste mõõtmetega. Plastvutlariga.
| Funktsioon | Piirkond | Täpsus |
| Alalispinge | 200mV-1000V | ±(0.5%+1dgt) |
| Vahelduvpinge | 200mV-750V | ±(0.8%+3dgt) |
| Alalisvool | 20µA-20A | ±(0.8%+1dgt) |
| Vahelduvvool | 20µA-20A | ±(1.0%+3dgt) |
| Takistus | 200Ω-20MΩ | ±(0.8%+1dgt) |
| Dioodi test | On | |
| Transistori test | On | |
| Summer | On | |
| "Data Hold" | On | |
| Toide | 9V patarei 6F22 | |
| Kuvar | 1999 | |
| Kaal | 310g | |
| Mõõdud | 191×89×35mm |
- Alalispinge 200mV...600V
- vahelduvpinge 200V, 600V
- alalis- ja vahelduvvool 200mkA...10A
- takistus 200 oomi...20Moomi
- diooditest
- summer
Fotogalvaanika ja päikesetehnoloogia katseteks, kiirgusenergia (päikesevalguse) muundamiseks otse elektrienergiaks;
Tihendatud pinnaga polükristalliline päikesepatarei, kaks krokodilliklambritega ühenduskaablit, tagaküljel polaarsus märgistatud
Tehnilised andmed:
Pinge: 1,0 V
Voolutugevus: 200 mA
Võimsus: 0,2 W
Kaablite pikkus: ca. igaüks 20 cm
Mõõdud: 75 x 45 x 3 mm
Kaal: 18 g
Patareide hoidik kolmele D tüüpi patareile.
Iga patarei väljundiks on 4mm pesa pulkpistikule.
Patareisid on juhtmete abil kerge ühendada järjestikku või paralleelselt.
Tänu D tüüpi patareide suhteliset suurele mahtuvusele on neid hea kasutada kohtades kus vajatakse suuremat voolutugevust või pikemat kasutusaega.
Pingeandur sobib vahelduv- / alalispinge kui ka elektromagnetismi uurimiseks. Ühendatakse Bluetooth®- või USB-ühenduse kaudu.
Sisendpinge vahemik: ± 20 V
Sisendi maksimaalne pinge: 24 V
Tüüpiline eraldusvõime: 5 mV
Maksimaalne proovivõtu sagedus: 1000 mõõtmist / s
Toide: sisemine laetav aku või USB-ühendus
Ühendused: traadita ühendus - Bluetooth; juhtmega - USB
Üle USB laetav aku.
Avatud konstruktsiooniga liugtakisti, takistustraadi poolil olev liugur on selgelt nähtav,
3 pistikupes tavaliste 4mm laborikaablitega ühendamiseks;
Takistus: 20 oomi, max voolutugevus: 2 A (lühiajaliselt ka kõrgem), pinge: max 42 V,
Mõõdud: ca 150 x 65 x 40 mm
Soolavee kütuseelemendi katsekomplekt illustreerib kütuseelementide kontseptsiooni. Valmistage destilleertud veest ja soolast soolalahus ning valage see küvetti milles on magneesiumplaat. Nii genereerite elektrienergiat. Soolavee kütuseelementide komplekt võimaldab teil uurida soolase vee kütuseelementide tehnoloogia taga olevat teadust, kas kaasasolevat miniturbiini toites või oma energiakasutusrakendusi luues.
Soolvee kütuseelement töötab õhuga ja magneesiumist valmistatud plaadiga. Elektrit toodavad kaks keemilist reaktsiooni, mis toimuvad kütuseelemendi kahes erinevas punktis. Esimene reaktsioon toimub anoodil. Sellel küljel reageerib vesi magneesiumiga tekitades vesinikioone (prootoneid) ja magneesiumhüdroksiidi - tekib kaks vaba elektroni. Kütuseelemendi teises osas (katoodil) reageerib rakuseinu läbiv õhus olev hapnik veega, moodustades hüdroksiidioonid. See reaktsioon on võimalik ainult täiendavate elektronide olemasolul. Reaktsiooni ajal tõmbab katood potentsiaali erinevuse tõttu anoodil tekkivaid vabu prootoneid. Kui kütuseelement on ühendatud elektriahelaga, liiguvad vabad elektronid elektriahelast läbi, et jõuda katoodini ja lasta toimuda teisel reaktsioonil. Kaks poolredoksvõrrandit:
Mg + 2H2O → Mg(OH)2 + 2H + 2e-
1/2 O2 + H2O + 2e- → 2OH
2Mg + O2 + H2O → Mg(OH)2
Katalüsaatorina kasutatakse vees olevat soola. Teisisõnu tähendab see, et sool kiirendab Mg ja vee vahelist reaktsiooni.
Taastuvenergia demo komplekt, milles energiaallikateks on päikesepatarei, tuulegeneraator või patareisalv.
Nendest saadud energia muundatakse kütuseelemendis vesinikuks ja hapnikuks.
Toodetud vesinikku saab kasutada teises kütuseelemendis vesinikust ja hapnikust elektri tootmiseks.
Koormusteks kasutatakse väikest ventilaatorit või vilkuvaid valgusdioode.
Kütuseelemendi toimimiseks on vajalik destilleeritud või demineraliseeritud vesi, mida pakuvad peale meie ka apteegid või tanklapoed.
Püsitakisti 100 Ω / 10 W ±1% kummijalgade ja 4 mm turvabanaanipesadega alusel.
Mõõtke ning võrrelge koolis erinevate võrgutarbjate hetkelisi ning ajas keskmistatud tarbitud elektrivõimsusi (nt LED pirn vs hõõgpirn, lauaarvuti vs. sülearvuti, veekeedukann vs. keeduspiraal jm.).
Arvutab täpselt ka mitteresistiivsete koormuste puhul
- tarbitud elektrienergia mõõtja ( 2 tariifi )
- LCD ekraan
- 8 erinevat valikut elektriparameetrite kuvamiseks
- valikud: vool, reaalvõimsus, võimsusfaktor, liini võimsus, liini pinge, sagedus, kogumaksumus, seadme sisselülitatuna oldud aeg
- mälu nullimise funktsioon
- ohutud sisend/väljundpesad
- tööpinge: 230VAC / 50Hz
- voolupinge mõõtmine: 190 ~ 250VAC (± 3%)
- voolutugevuse mõõtmine: 0.01 ~ 16A
- mõõtmise täpsus: ± 1% (@ resistiivsele koormusele)
- kella täpsus: ± 1 minut/kuu
- maks. võimsus: 3600W / 16A
- sagedusvahemik: 45 ~ 65Hz
- kogutav võimsuse näit: 0 ~ 9999.9 kWh
- töötemperatuur: 10°C ~ 40°C
- energia kuva: 0 ~ 999.9kWh
- pikim tarbimise salvestusaeg: 9999h
- varutoide: 3 x LR44 (komplektis V13GA või V13GAC)
- patarei tööiga : ± 3 kuud ilma võrgutoiteta
- seadme enda võimsustarve @ 220V: < 0.3W
Elektrivoolu tootmine kuumast ja külmast veest.
Täitke kaasasolevatest anumatest üks kuuma (80...100 kraadi C, ETTEVAATUSEGA!) veega, teise anumasse valage külm vesi (ja jääkuubikud). Asetage termogeneraatori üks metallharu kuumaveeanumasse ning teine jää/külmavee anumasse. Oodake ca 1 min ning elektrimootori tiivik hakkab pöörlema. Kui seda ei juhtu, seadke termogeneraatoril olev lüliti teise asendisse.
Seadme klemmidega on võimalik ühendada voltmeeter, ampermeeter või digitaalne andmekogur (nt LabQuest koos sobiva anduriga) ning mõõta tekkinud pinget, voolutugevust ning nende seost kuumavee/külmavee temperatuuriga ning selle muutusega ajas. Kui väljundpinget pole, seadke generaatori lüliti teise asendisse. Kui ootate kuni termogeneraator on jahtunud toatemperatuurini ning vahetate külma- ja kuumavee anumad omavahel, muutub elektrimootori tiiviku pöörlemissuund vastupidiseks.
Elektrivoolu toimel temperatuurimuutuse tekitamine. Ühendage termogeneraatori klemmidega amper- ja voltmeetriga varustatud alalispinge (DC) toiteplokk. Suurendades pinget kuni 6V ja jälgides voolu kuni 1,3A, muutub termogeneraatori üks külg kuumaks ja teine külmaks. Muutes toiteallika polaarsust kuumeneb generaatori teine külg ning jahtub esimene külg. https://www.youtube.com/watch?v=jlMERuu4IiU
Alalisvool.
Väljundpinge ning voolutugevus (väljundvoolu piiraja) sujuvat muudetav.
Diginäidikutega.
Laboratoorne toiteplokk. Vahelduv- ja alalispinge. Vool 3A, pinge 0-12V sujuvalt muudetav alalispinge jaoks. Vahelduvpinge fikseeritud väljundud 3V; 6V; 9V ja 12V. Esipaneelil analoogvoltmeeter. Kaasas 4 tk 1m pulkpistikutega ühendusjuhet.
Väljundiks 4 mm turvaühenduspesad, sujuvalt reguleeritav väljundpinge, stabiliseeritud ning silutud. Ülekuumenemis- ja lühisekaitse, analoogvoltmeeter.
Kõik väljundid on elektrivõrgust galvaaniliselt isoleeritud.
Heakskiidetud õpilaste katseteks vastavalt kehtivale õppetöö ohutuse direktiivile (RiSU). CE-märgis.
Analoogmõõteriistad kuvavad väljundpinget ja -voolu; väljundpinge ja -voolu eraldi reguleerimine; kaitstud elektroonilise kaitsmega.
Korpus: plastikust esipaneel ja küljed terasest.
Väljundpesad: IEC1010 4mm pulkpistikutele.
Väljundpinge reguleeritav: 0-15V reguleeritav;
Väljundvool reguleeritav: 0-3A,
Pulsatsioon: 1.0mV(rms).
Mõõdud: 240 x 155 x 95mm, kaal: 2.2kg
LCD tabloo (taustvalgusega) kuvab väljundpinget ja -voolu; väljundpinge ja -voolu eraldi reguleerimine; kaitstud elektroonilise kaitsmega.
Korpus: plastikust esipaneel ja küljed terasest.
Väljundpesad: IEC1010 4mm pulkpistikutele.
Väljundpinge reguleeritav: 0-15V reguleeritav;
Väljundvool reguleeritav: 0-3A,
Pulsatsioon: 1.0mV(rms).
Mõõdud: 240 x 155 x 95mm, kaal: 2.2kg
Toiteplokk fikseeritud väljundpingetega 3; 4,5; 6; 7,5; 9 ja 12V.
Koormus max 1,5A. Ülekoormuskaitse.
Kerge, impulsslülitust kasutav laboritööde toiteplokk asendamaks patareisid.
Mõõdud 180x80x110mm.
Kaal 460g.
1 rull traati, D=0,1 mm, L=30 m
1 rull raudtraati, D=0,2 mm, L=30 m
1 rull vasktraati, D=0,2 mm, L=30 m
1 rull konstantset traati, D=0,2 mm, L=30 m
1 rull konstantset traati, D=0,5 mm, L=15 m
1 tk kaanega karp
Eksperimentaaltrafo katseteks.
Antud hinnaga komplekt koosneb:
- trafo südamikust ristlõikega 38x38mm,
- primaarpoolist (600 keerdu) 230V võrgujuhtme ja kaitsmega
- kuue väljavõttega sekundaarpoolist (2+8+8+4+2V) kokku 72 keerdu, max 12A.
NB! Võimalik tellida erineva keerdude arvuga poole (6k, 600k, 1200k, 6000k hindadega 134 kuni 191 eur tk), Thompsoni rõngast (15,24 eur), keevituspooli (191 eur) ja metalli sulatuspooli (50 eur).
Komplektis:
Tuulegeneraator (1)
Raskuste tõstmise lisa (1)
Turbiini rumm (1)
Elektriskeemi plaat (1)
Alusjalg (3)
Palusjala lukusti (1)
Nurgamõõtja (1)
20″ Puitmast (1) Labahoidikud (25)
1″ x 3″ HDPE (1)
1″ PVC Elbow (1)
Labad (25)
3″ x 12″ x 3/32″ Balsapuust lehed (5)
3″ x 12″ Puust lehed (10)
4′ Nöör (1)
Teemad: tuuleturbiini tutvustus, tuuleenergia uurimine, tuuliku labade uurimine, laba samm, laba pindala, labade arv, labade kaal, labade materjal.
Komplektis: tuulegeneraator (1) 10″ mast (1) puitalus (1) tiivik (1) heli ja valguse elektroonikaplaat (1) juhe krokodillklemmidega (2)
Pikkus 50 cm. Valikus erinevad värvid, juhtmed on jätkatavate 4mm pistikutega.
Pikkus 100 cm. Valikus erinevad värvid, juhtmed on jätkatavate 4mm pistikutega.
Mõlemas kaablikinga pooles on pesa 4mm pulkpistikuga jätkamiseks.
Valikus punane või must.
Komplekt, mis koosneb järgmiste pikkuste ja värvustega 4 mm pulkpistikutega kaablitest:
1 x 75 cm punane, 1 x 75 cm sinine,
1 x 50 cm punane, 1 x 50 cm sinine,
2 x 25 cm must.
Samuti saate valida mõne muu värvikombinatsiooni.
Kõrgus 300mm, kera diameeter 110mm. Säde ca 50mm.
Mootori toide kaasasoleva adapteriga 230V.
Koosneb klaasist, pirnipesast pirniga ning elektroodidest (vask ja süsi). Vajalik väline tööpinge soolalahuses töötamiseks vähemalt 4,5V.
Komplektis sisalduvad järgmised seadmed ning juhtmevaba andur kasutamaks andmekoguriga Android ja iOS nutiseadmega, LabQuest andmekoguriga, PC või MAC arvutiga ning Chromebookiga:
- Go Direct® energiaandur
- Vernier takistite plaat
- KidWind MINI tuulegeneraator disainitavate labadega (kalle, pindala, arv, mass, materjal)
Seade võimaldab genereerida LabQuest, LabQuest2 või LabQuest3 abil väljundsignaale pingega kuni +-10V ja voolutugevusega kuni 1A.
Signaal võib olla alalispinge, siinus, kolmnurk, ristkülik või saehammas. Sellega saate juhtida valjuhääldit (helisagedusgeneraatorina, nööri võngutajana), pirni (vilkuv), mootoreid, elektriskeeme. Töösagedus kuni 20kHz, väljundtakistus alla 1 oomi.
Sobib kasutamiseks ka koos Vernier valjuhääldi-võngutajaga PAAS-PAMP (269,62 EUR).
Alalispinge: 0,1 / 1 / 10 / 100 / 1000 V, täpsus 2% näidust, täisskaala väärtus
Vahelduvpinge: 3 / 10 / 100 / 1000 V, täpsus 3% näidust, täisskaala väärtus
Sisemine takistus DC: 2kΩ (0,1 V) kuni 20 MΩ (1000 V)
Sisemine takistus DC: 27 kΩ (3 V) kuni 9 MΩ (1000 V)
Tüüp: Peegelskaalaga
Analoogvoltmeeter, mis sobib tänu elektroonilisele ülekoormuskaitsele kasutamiseks praktikumideks õpilastega.
Tehnilised andmed:
Alalis- ja vahelduvvoolu mõõtepiirkonnad: 100, 300 mV, 1, 3, 10, 30 V
Valikulüliti: DC, AC, aku kontroll, väljas
Peegelskaala, kaare pikkus: u. 90 mm
Ülekoormuskaitse sisemiste dioodidega
Täpsus: 2% (DC), 3% (AC)
Sisendtakistus: 100 kOhm/V
Vahelduvvoolu sagedusvahemik: 15 Hz ... 20 kHz
Maksimaalne sisendpinge: 30 Vrms
Toide: 4 x AA patareid (patarei eluiga: ca 3 aastat)
Mõõdud: ca. 200 x 140 x 100 mm
Kaal: u. 600 g.
